機制砂含水率的控制

機制砂含水率的控制

機制砂含水率的控制

機制砂的含水率規范規定：“機制砂飽和面的含水率不宜過6%”。《質量評定》中規定，“砂子飽和面干含水率≤6%的頻率”，不小于70%時，拌和質量評定為“合格”，不小于90%時，拌和質量評定為“優良”。混凝土人工骨料一般為濕法生產，即機制砂在生產過程中，采用大量水對骨料進行沖洗。剛剛生產的成品砂，含水率大約為12%～15%%左右，過多的自由水需要脫除。新規范對石粉含量以及微細顆粒含量的大幅增加，造成了細骨料脫水難度的變化。

人工砂含水率的質量控制方法一般有：機械脫水和自然脫水相結合的方法。

自然脫水：人工砂自然脫水，目前內水電工程自然脫水采用的方法和工藝是人工砂下料，堆存脫水及人工砂取料分開進行的，一般堆存脫水3～5d后可使含水到6%以內且穩定。受人工砂石粉含量多少及初始含水率的不同而不同，一般石粉含量在10%～17%范圍內，砂的初始含水率15%～17%時，初期約48h內脫水速度快，一般可使含水率到8%～10%，當降到8%～10%的含水率時，再到6%左右脫水速度減慢，一般需要3～5d時間。按每天生產1.5萬t成品砂和每天l～1.5萬t用砂量推算，成品砂倉堆存5萬m，自然脫水時間有5d左右。

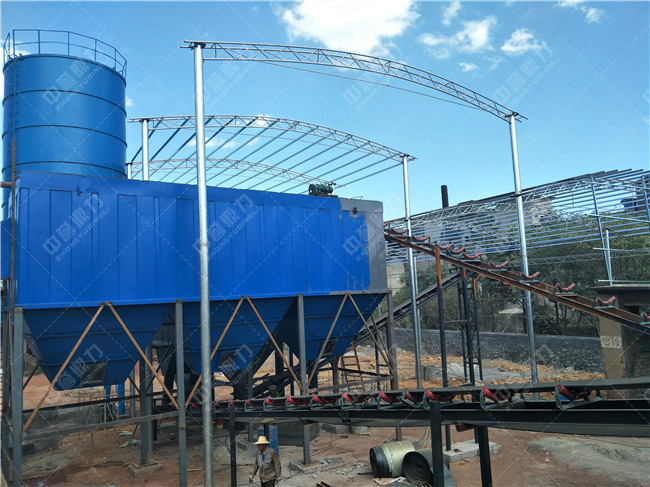

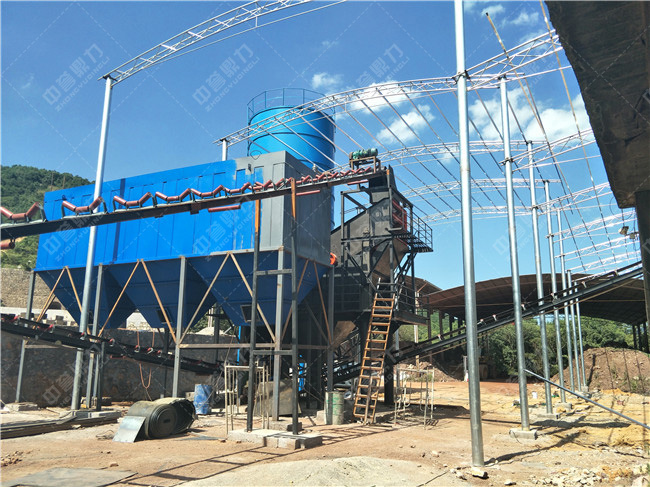

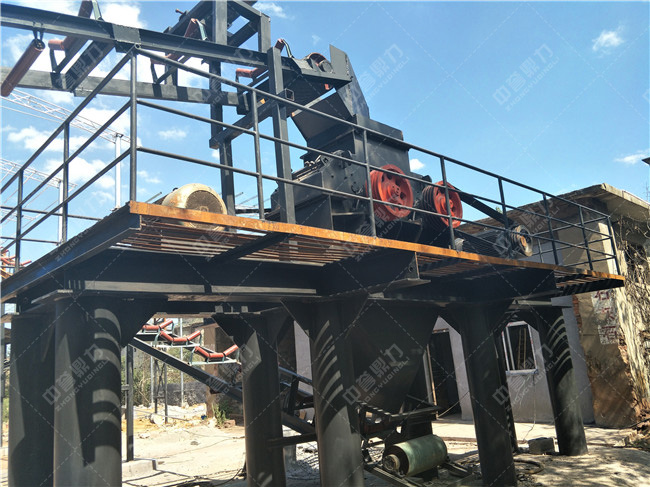

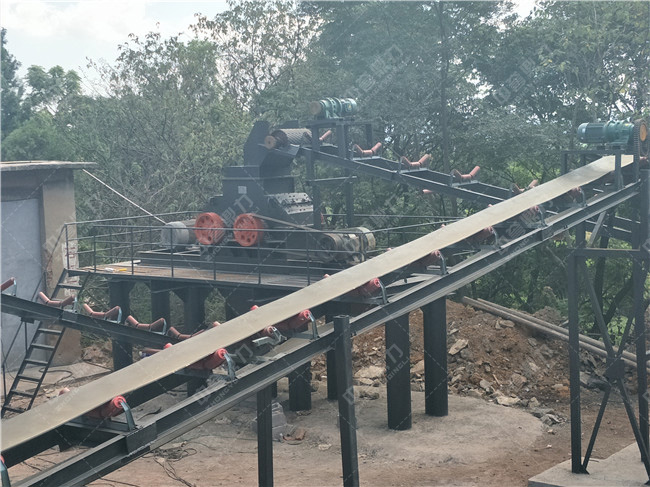

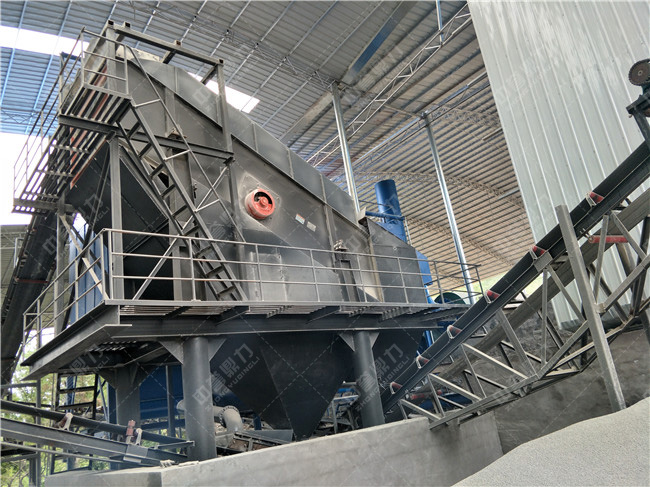

機械脫水：目前內水電工程用于人工砂脫水的方法和工藝主要有篩分脫水，真空脫水，離心脫水等方式，其中真空脫水和離心脫水脫水效果好，但處理能力低，投資較高;篩分脫水均采用振動篩脫水，脫水處理能力高，但脫水效果較差。由于人工砂生產能力高，且安裝脫水篩是生產加工系統已經投產運行后增加的，受現場布置等原因，后，選擇采用直線振動篩脫水，安裝直線振動篩，經試驗可使砂的含水率由初期25%左右到15%左右。

對堆料砂倉進行合理的改造和堆存也可以控制人工砂含水率。一般采取如下措施：

1、一般系統工藝中先要采用機械脫掉砂中大部分水分。目前采用多的是振動篩脫水工藝，經直線脫水篩脫水后的砂，能將原含水率20%一23%的砂脫到14%一17%;也有采用有脫水效果好投資費用相應大的真空脫水和離心脫水。

2、人工砂下料、堆存脫水及人工砂取料分開進行的，一般堆存脫水3一5d后可使含水到6%以內且穩定。

3、使干法人工砂和脫水篩的人工砂混合進入成品砂倉，可砂的含水率。

4、在成品砂倉頂部搭設了防雨棚，砂倉底部澆筑了混凝土地板和盲溝排水設施。每倉放完料后對盲溝進行一次清理，加快自然脫水時間。也可成品砂含水量。
