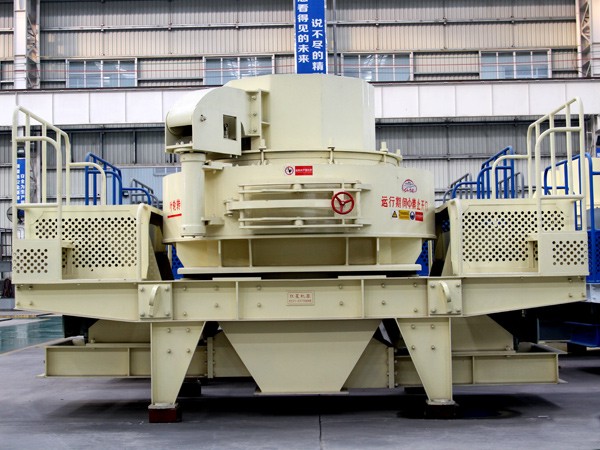

沖擊式制砂機設備結構圖示

沖擊式制砂采用的立式結構，占地面積小的同時自動化程度較高，操作起來也方便，采用的是液壓開蓋的設計，可以方便維護和檢修。作為礦山破碎行業中使用率較高的一款設備，他不僅在生產效率上比同型號的設備更高一些，而且生產的成品物料也很優良，顆粒大小均勻粒型飽滿。整體的結構也更為科學，下面就為您詳細介紹下沖擊式制砂機設備的結構以及圖示。

沖擊式制砂機設備結構介紹

軸承和傳動裝置：軸承時通過點擊和三角帶對頁輪以及破碎零件傳遞動力的裝置，主要由主軸、軸承和軸承座組成。

底座：底座從名字上能知道，它位于設備的底部。形狀大概是四棱形，中間是軸承，兩側是排料裝置，而縱向則是安裝電機的地方。在運行的過程中，底座是不直接參與破碎流程的，但是它起到支撐整個設備的主要部件。

潤滑系統：軸承部位是設備在運行過程中比較主要的潤滑部位，通常情況下是采用特定的油泵對其進行潤滑油的添加。

進料斗：進料斗是設備運行時物料進入設備破碎腔中的一個過渡裝置。進料斗外形是圓筒體形狀，它具有很好的耐久性，并且安裝有耐久環，可以減少生產中對設備的磨損，并增加使用壽命。

渦動破碎腔：設備在運行時物料便是在渦動破碎腔內進行破碎處理的，在內部經過頁輪高速旋轉從而進行高速的打擊以及撞擊處理。是設備運行時的主要零部件，其外形大體由兩段圓柱體組成的環形空間。

頁輪：頁輪是安裝在軸承兩邊一種由材料制成的配件。它主要是將進入破碎腔內的物料均勻的分撒至周邊，通過強而有力的沖擊對物料造成粉碎。

物料篩分器：這個結構是處于沖擊式制砂機對物料進行處理后對物料進行篩分階段的配件。通俗點說即在破碎腔內的物料粒度小于時就會通過物料篩分器排出，而其他沒有達到粒度要求則會繼續經歷破碎，知道粒度合格。

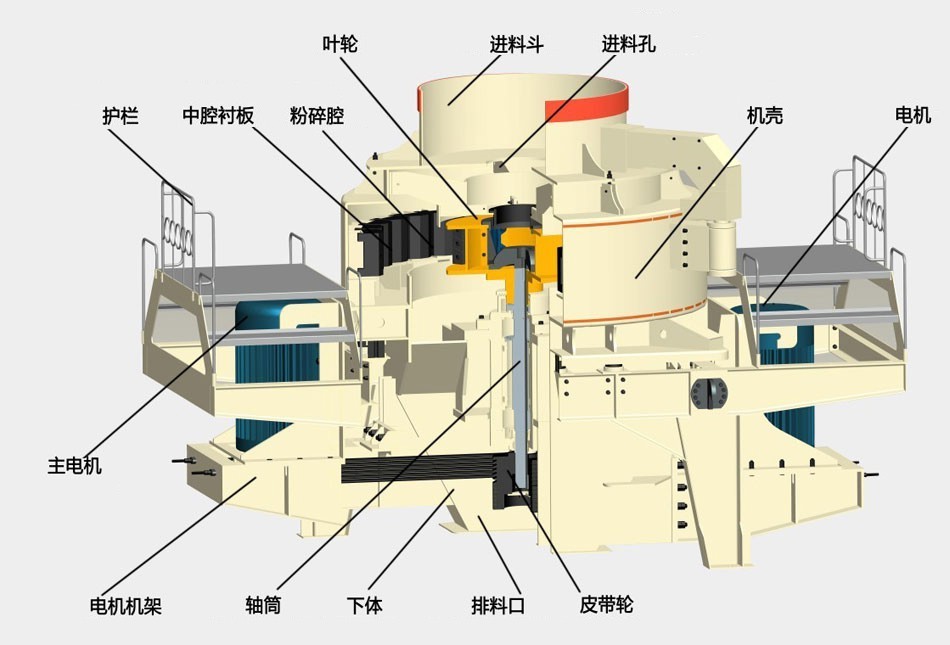

沖擊式制砂機設備結構圖示可以參閱下圖，現如今，設備經過不斷的改進和迭代，結構愈發合理。不但在操作上更加方便而且壽命也更長一些。
