整形式破碎機的結構介紹

整形式破碎機是利用轉于旋轉時錘頭的沖擊作用做粉碎硬度較低的物料或中硬度的巖石(如煤、青石、石膏等)，粉碎比大，適宜于在小粒度規范條件下運用。

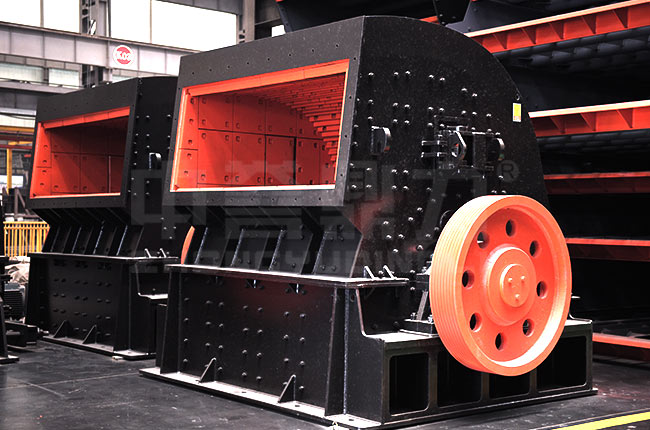

整形式破碎機結構

整形式破碎機緊要由機殼，轉子、蓖條以及襯板等配件構成見，機完分上下兩部分，系鋼板焊接件，機殼內壁镕有高鐳鋼襯板，襯板磨損后能夠改換。

整形式破碎機的主軸上安設有數排掛錘體，在其圓周的銷孔上貫穿著銷軸，用銷鈾將錘子鉸接在各排掛錘體之間，錘子磨損后可調換工作面，掛錘體上開有兩田銷孔，銷孔至回轉軸心的距離是不一樣的，用做調整錘子以及策條之間的空間．為了免去掛錘體以及錘子的軸向竄動，在掛錘體兩端用壓緊錘盤以及鎖緊螺母不變，轉于兩端支承在滾動軸承上，軸承用螺絲不變在機殼上，主軸以及電機用彈性聯軸器直接聯接，為了使轉子，主軸的一端設有一個飛輪。

圓弧狀卸料篩條安裝在轉子下方，算條的兩端裝在棧梁上，外面的劈條用壓板壓緊，蓖條排列趨勢以及轉子運動趨勢垂直，蓖條空間由第條中間凸出部分引起，為了有助于物料排出，蓖條縫隙向下慢慢添加，此時還向轉子回轉趨勢歪斜。

襯板是先承受物料沖擊以及磨損的地方．它由托板以及襯板等配件組裝而成，托板是普通鋼板，襯板是高錳鋼鑄件，組裝后用兩根軸架裝在機體上。

轉子靜止時，源于重力聯系，錘子下垂，當轉子轉動時，錘子在慣性離心力的作用下，作輻射狀向四周伸開，進入機內的石塊，受到錘子沖撞而粉碎。
