單段錘式破碎機的設計

錘式破碎機對于生產線是很重要的，主要負責對物料的粗碎處理，在開始的設計中，是在現有錘式破碎機的基礎之上進行放大設計，發掘設備的破碎潛力，也因此單端錘式破碎機也被稱作重錘式破碎機，主要應用于石灰石的破碎作業。具有強大的破碎能力。它的設計結構又有哪些呢？下面帶您詳細了解。

單段錘式破碎機的設計結構

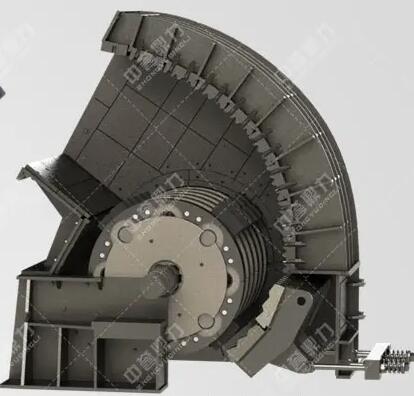

單端錘式破碎機主要有轉子、錘頭、襯板、活動襯板、殼體以及驅動電機組成。

襯板

襯板位于轉子的上方，由若干襯波紋襯板組成，以此增加對物料的沖擊破碎作用。在他的上端連接在殼體的上部，下部分由調解裝置調節襯板和轉子的間隙，用以保障出料的粒度。

轉子

轉子是單端錘式破碎機的主要零部件，他由錘盤、錘頭、錘軸、軸承以及軸承座等部位組成。轉子主軸使用合金鋼作為材料，用來滿足傳遞扭矩的需要。錘盤相套在主軸上，由彈簧銷貫通加固。錘頭懸掛在錘盤之間，當錘頭破碎物料時，不會導致物料濺射到錘盤上造成傷害。

錘頭

錘頭具有很高的抗沖擊性以及耐久能力，組成材質一般有高錳鋼錘頭、高鉻合金錘頭以及鍛造吹頭，三種錘頭材質不同，起性能也有不同，客戶可以根據自身的需要選擇不同的錘頭。

殼體

殼體分為下殼體、帶進料口的上殼體組成。下殼體后方有觀察門，可以在檢修時通過觀察門檢修破碎腔內部的情況，方便快捷。殼體內部有襯板進行保護，以避免被破碎物料磨損。

活動襯板

活動襯板位于單段錘式破碎機的底部。可以通過調節它與轉子之間的間隙來改變出料的粒度大小。

以上就是關于單段錘式破碎機的設計結構信息了，希望能夠讓您對設備有更多的了解。
