螺旋洗砂機結構圖解

在礦山行業常用的洗砂機為螺旋式洗砂機以及輪式洗砂機兩款，在結構、工作原理以及相關部件上兩種設備有著很大的不同。在這里，我們將為您先介紹下螺旋式洗砂機的設備結構，方便您的了解設備。

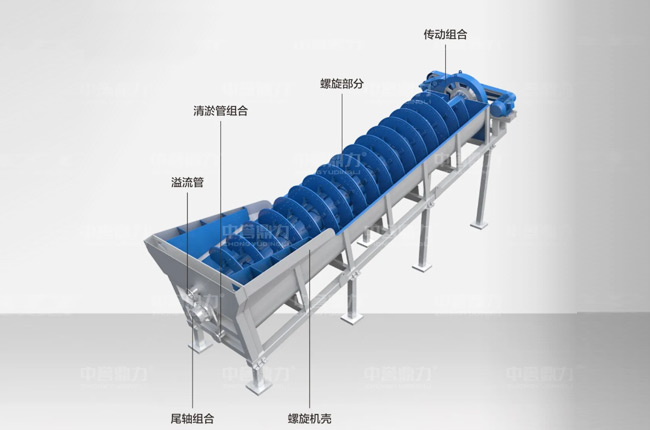

螺旋洗砂機結構圖解

螺旋洗砂機在結構上主要分為減速傳動裝置、提升裝置、槽體、傳動軸和螺桿等部件，下面為您具體介紹。

減速傳動裝置

該部位是螺旋洗砂機相對較為主要的部分，在運行的過程中，設備想要放緩運行就需要通過傘狀齒輪完成。洗砂機內部會具有一個螺旋軸，在其上方安裝有一個傘狀齒輪。當設備完成減速后散狀齒輪在通過電機的動力以相反方向做上旋運動，從而實現傳動。螺旋洗砂機的減速運動或者沖砂操作便是實現傳動的一大原因。

提升裝置

提升裝置主要是有上端的傳動裝置、下端的支撐座以及直立的升降桿等三部分組成。空心軸的下端需要和升降桿的底部相互連接。安裝時該裝置常見于溢流堰的位置，主要是通過螺旋葉片的上下運動來實現對物料的加工。

槽體

槽體一般情況下為鐵槽型，由上端開口向內部觀察，底部顯示為封閉的弧形，是用來承載物料以及漿料的，同時對螺旋桿也會提供一些支撐作用。為了方便設備的使用，在安裝時會使其保持在十到二十度的傾斜角度。

傳動軸和螺桿

傳動軸分布在槽體的內部，通常情況下是兩兩沿著空心軸縱向分布的，再由固定數量的螺旋片進行固定。一般的方法是通過在螺旋外部使用螺旋葉片進行固定，來達到減少磨損的情況，即使受到了磨損也可以通過更換葉片的方式來解決，更加的方便。

以上就是螺旋洗砂機的結構圖解，希望能夠讓您有更深入的了解。如想了解更多信息您可以關注我們中譽鼎力。
