碎石生產線料源的選擇

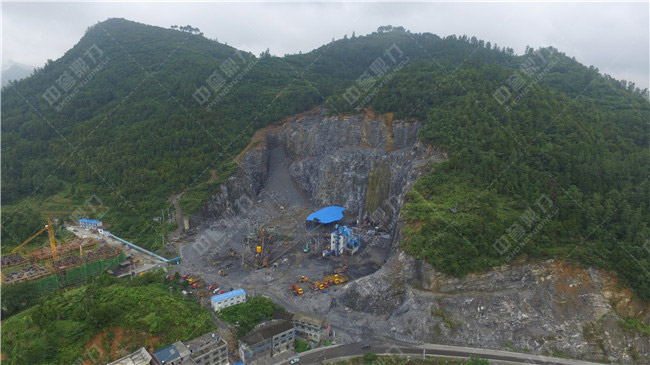

碎石生產線料場規劃

大奔流溝料場地形為一順河向斜坡，臨河坡度50°～65°，料場長約1000m，寬200～250m，呈長條帶狀展布于1660～2100m高程，產地面積約20萬m2。場內發育5條沖溝，.除大奔流溝發育較大且深并長年流水外，其余均短小，僅雨季有暫時性流水。料場緊鄰雅礱江，地形較陡，開采條件相對較差。

錦屏水電站工程混凝土總量為680萬m3，工程所需砂石料的開采量為720萬m3，需要儲量756萬m3，可采儲量為945萬m3。根據規劃儲量，經過分析計算，開挖大奔流溝下游料場區即可滿足設計需用儲量和可采儲量要求，同時可避開F1斷層。為此就大奔流溝下游側料場開采規劃比較了兩個方案(折線方案和直線方案)。儲量計算采用平層剖面，按15m一層計算。①方案一，折線布置，料場開采規劃高程為1775～2060m時，有用儲量為828.5萬 m3，大于設計需要儲量，其大開挖邊坡高285m：料場開采規劃高程為1745～2060m時有用儲量為1034.5萬m3，大于設計可采儲量，大開挖邊坡高315m。②方案二。直線布置，料場開采規劃高程為1775～2150m時，有用儲量為765.6萬m3，大于設計需要儲量大開挖邊坡高 375m;料場開采規劃高程為1745～2150m時有用儲量為956.2萬m3m，大于設計可采儲量大開挖邊坡高405m。

對兩種開采方案進行比較：方案二較方案一會更便于施工，對邊坡穩定影響也較小，但開采邊坡較方案一高90m，料場開采隧洞長度相應增加約1.3km，使工期增加近11個月，難以滿足工程進度要求，綜合比較后，選定方案一為方案。

料場的開采加工方案均以砂量控制開采，以減少棄量。不足的粗骨料采用洞碴料加工成粗骨料補充。歸納為以下四種料源組合方案：

方案I：呂田河砂礫料加洞碴料的粗骨料

方案Ⅱ：新豐河砂礫料加渝碴料的粗骨料

方案Ⅲ：呂田河砂加洞碴料的粗骨料

碎石生產線料源質量

3個料場礫石成分均以新鮮堅硬的火山巖為主，礫石形狀、風化程度和有害巖類含量符合規范要求。各個料場蠻石(>150mm)含量為30%～50%，開采時剔除量大。剔除蠻石后，城關料場礫石級配偏差，礫徑5～40mm含量偏少，僅占19.8%，小于規范值(30%～50%)，伽嶼和格埕料場礫石級配尚好，但80～150mm礫徑含量偏多。砂均以中細砂為主，粗砂含量較少，砂含泥量偏大，密度偏小，經加工后各項技術指標均能滿足規范要求。

碎石生產線運輸及開采難度

城關料場距壩址12.5km，右岸有公路直達壩址，采運方便。由于料場內側岸邊已有圍耕和防洪堤等結構物，政策處理難度較大。其水下混合料儲量占總儲量40%，可完采用陸地采挖方式，臨時設施和機械設備種類投入較少，采挖難度小。

伽嶼料場距壩址10.5km，右岸附近有公路直達壩址，江心洲距公路較近，需搭設漫水橋并修筑簡易道路，運輸不甚方便。料場位于水庫淹沒區內，政策處理難度小。其水下混合料儲量占總儲量38%，可完采用陸地采挖方式，臨時設施和機械設備種類投入較少，采挖難度小。

格埕料場距壩址16.4km，右岸附近有公路直達壩址，江心洲距公路較遠，河道開闊、河水湍急，需搭設施工便橋或采用水、路運輸相結合的辦法，運輸不方便。料場位于水庫淹沒區內，政策處理難度小。按滿足施工需要計算，水下混合料的開采量僅占總需要量的34.8%，可完采用陸地采挖方式，若與水路運輸相結合則可采用水下采挖方式，但需修建臨時碼頭，臨時設施和機械設備種類投入相對較多，采挖難度大。

碎石生產線料場選擇

電站混凝土總工程量較小、平均月澆筑強度低、高峰期持續時間短，且3個料場各級配骨料不具備互補條件，若采用多料場同時開采或其他料場開采方案，不僅公路運距要增加2km以上，同時會增加采挖機械的投入，造成機械設備利用率不高。選擇單一料場進行開采則具備的經濟優勢。

由于伽嶼料場相對具有儲料級配合理、儲量充足、運距短、開采難度小等特點，開采優勢比較。雖然40～20mm、20～5mm二級骨料少量不足，150～80mm、80～40mm二級骨料相對富裕，但可通過簡單輔助措施即可解決，完能夠滿足施工需要。因此優先開采距壩址較近的伽嶼料場，若料源不足再開采城關料場補充。
