家《建設(shè)用砂》對機(jī)制砂的要求

在機(jī)制砂快速發(fā)展的背景下，家修訂了GB/T14684-2011《建筑用砂》的，名稱更改為《建設(shè)用砂》。此次修訂的建筑用砂，也是在為近些年所興起的人工砂制定一個(gè)依據(jù)。

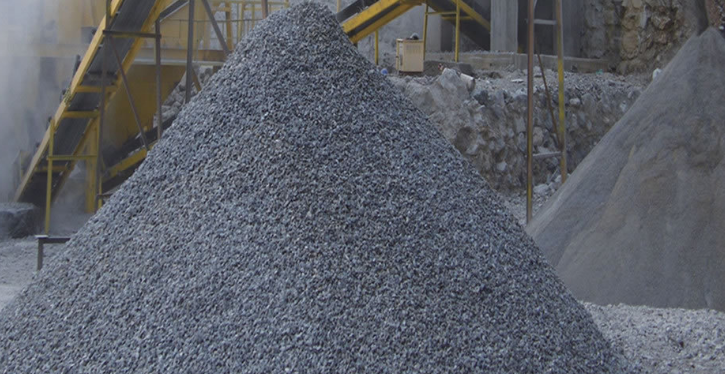

1、機(jī)制砂定義：

機(jī)制砂是指經(jīng)除土處理，由機(jī)械破碎、篩分制成的粒徑小于4.75mm的巖石顆粒。但不包括軟質(zhì)巖石、風(fēng)化巖石的顆粒。

2、機(jī)制砂的規(guī)格：

機(jī)制砂的規(guī)格按細(xì)度模數(shù)(Mx)分為粗、中、細(xì)、特細(xì)四種：

粗砂的細(xì)度模數(shù)為：3.7—3.1，平均粒徑為0.5mm以上;

中砂的細(xì)度模數(shù)為：3.0—2.3，平均粒徑為0.5mm—0.35mm;

細(xì)沙的細(xì)度模數(shù)為：2.2—1.6，平均粒徑為0.35mm—0.25mm;

特細(xì)沙的細(xì)度模數(shù)為：1.5—0.7，平均粒徑為0.25mm以下;

細(xì)度模數(shù)越大，表示砂越粗;細(xì)度模數(shù)越小，表示砂越細(xì)。

3、機(jī)制砂的等級和用途：

(1)等級：機(jī)制砂的等級按其技能需求分為：Ⅰ、Ⅱ、Ⅲ三個(gè)等級。

(2)用途：

Ⅰ類砂適用于強(qiáng)度等級大于C60的混凝土;

Ⅱ類砂適用于強(qiáng)度等級C30—C60及抗凍、抗?jié)B或其它要求的混凝土;

Ⅲ類砂適用于強(qiáng)度等級小于C30的混凝土與構(gòu)筑砂漿;

4、機(jī)制砂的要求：

機(jī)制砂的粒徑在4.75—0.15mm之間，對小于0.075mm的石粉有的比例限制。其粒級分為：4.75、2.36、1.18、0.60、0.30、0.15。粒級好要連續(xù)，且每一粒級要有的比例，粒型好呈立方體，對針片狀的含量也有的限制要求。

5、機(jī)制砂的顆粒級配：

砂的顆粒級配是指砂子大小顆粒的搭配比例。如果是同樣粗細(xì)的砂，其之間的空隙大;兩種粒徑的砂搭配起來，其之間的空隙就有所減少;三種粒徑的砂搭配，空隙更小。由此可見，砂子的空隙率取決于砂料各級粒徑的搭配程度。級配好的砂子，不僅可以節(jié)省水泥，還可以提高混凝土和砂漿的密實(shí)度和強(qiáng)度。

6、機(jī)制砂的原料：

機(jī)制砂的制砂原料一般通常用花崗巖、玄武巖、河卵石、鵝卵石、安山巖、流紋巖、輝綠巖、閃長巖、砂巖、石灰?guī)r等品種。其制成的機(jī)制砂按巖石種類區(qū)分，有強(qiáng)度和用途的差異。

7、機(jī)制砂的粒型要求：

礦山配置對破碎物料的顆粒要求是細(xì)，一般通常而言，針片狀的物料進(jìn)入磨機(jī)反而更容易被磨碎。而建筑碎石的要求正好相反，對針片狀有嚴(yán)格的比例限制。其原因主要是由于立方體顆粒帶棱角，其棱角能夠起到顆粒與顆粒之間相互鎖緊的作用。同時(shí)立方體顆粒比針片狀顆粒和圓形顆粒附著力更強(qiáng)，且占有更大的表面積。

8、機(jī)制砂的檢驗(yàn)：

家有規(guī)范的細(xì)集料檢驗(yàn)，主要檢驗(yàn)項(xiàng)目有：表觀相對密度、堅(jiān)固性、含泥量、砂當(dāng)量、亞甲藍(lán)值、棱角性等。
