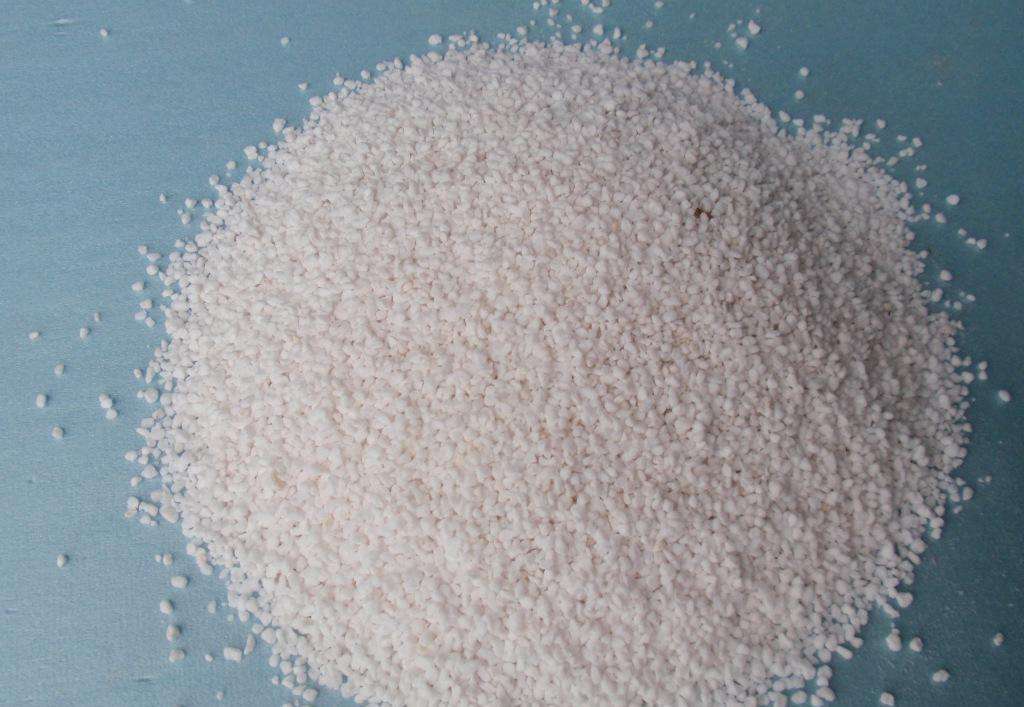

珍珠巖各項(xiàng)性能的具體說明

1、粒度

我院研制的球形閉孔膨脹珍珠巖與外同類產(chǎn)品均取小于60目尾砂原料加工而成。設(shè)計(jì)這種粒度的產(chǎn)品，一是為了利用尾砂，二是便于電爐膨化和能耗。實(shí)際上，0.15～1.50 mm粒度的產(chǎn)品均在我們的研究之列。

2、堆積密度

球形產(chǎn)品的堆積密度普遍高于傳統(tǒng)多孔產(chǎn)品的堆積密度，這是由于顆粒間的空氣間隙減小和顆粒外殼玻化變厚所致。值得注意的是，就真密度而言，在用砂粒度相同的情況下，球形產(chǎn)品反而小于傳統(tǒng)產(chǎn)品。如美的一種球形產(chǎn)品，其用砂粒度為70～120目，堆積密度0.19 g/cm3，真密度為0.52 g/cm3。而同等粒度的多孔產(chǎn)品，堆積密度為0.1 g/cm3，真密度卻為1.47 g/cm3。這說明，多孔產(chǎn)品堆積密度小的原因主要是顆粒之間和孔隙中的空氣間隙所致，排除這部分空氣體積來測(cè)試真密度，顯然會(huì)比顆粒間隙小、孔隙封閉的球形產(chǎn)品大得多。目前，內(nèi)一般不用真密度來表示膨脹珍珠巖的密度性能。

3、導(dǎo)熱系數(shù)

導(dǎo)熱系數(shù)是反映珍珠巖材料保溫性能的一項(xiàng)關(guān)鍵數(shù)據(jù)。我院研制的球形產(chǎn)品，盡管堆積密度比傳統(tǒng)產(chǎn)品略大，但導(dǎo)熱系數(shù)卻在相應(yīng)標(biāo)號(hào)下的優(yōu)等品范圍之中。這說明，球形產(chǎn)品的玻化外殼和空心結(jié)構(gòu)對(duì)于保持和提高材料自身的保溫能力是的。

4、成球率

成球率是材料中基本為球形顆粒的百分?jǐn)?shù)。成球率的大小與顆粒材料的抗碎能力或密度穩(wěn)定性能密切相關(guān)。所謂球形或球狀產(chǎn)品，關(guān)鍵在于顆粒的外殼玻化效果，只要顆粒有著連續(xù)完整的表面，均可統(tǒng)計(jì)為球形顆粒數(shù)量。這種球形化的特征和其在材料中的比例構(gòu)成了球形閉孔膨脹珍珠巖的突出特性。表2顯示，本產(chǎn)品的成球率比外同類產(chǎn)品提高了25個(gè)百分點(diǎn)(統(tǒng)計(jì)方法是一致的)。

5、閉孔率

閉孔率是材料中封閉孔隙面積占材料總面積的百分?jǐn)?shù)。它是反映球形閉孔膨脹珍珠巖性能的又一項(xiàng)重要數(shù)據(jù)。該性能與材料的吸水率有著直接的關(guān)系，這就是閉孔率越高，吸水率越低。反之，通過吸水率的大小，也能反映出閉孔率的高低。表2中，球形產(chǎn)品與傳統(tǒng)多孔產(chǎn)品吸水率的差別相當(dāng)懸殊，這正是因?yàn)榍罢哳w粒表面產(chǎn)生玻化外殼，孔隙封閉所致。

6、漂浮率

漂浮率是質(zhì)量的礦砂膨化后經(jīng)水中漂浮，再干燥的質(zhì)量與礦砂質(zhì)量的百分比，是反映礦砂膨化效果與合格品率的一項(xiàng)性能指標(biāo)。凡未膨脹、雜質(zhì)成分或膨脹不好的次品會(huì)沉于水底，膨脹的合格品均會(huì)浮于水面。通過漂浮率測(cè)試，可以調(diào)整膨化溫度與礦砂含水量，以達(dá)到佳膨化效果。

7、吸水率　

       吸水率是進(jìn)入顆粒材料內(nèi)部的水分質(zhì)量與材料質(zhì)量之比的百分?jǐn)?shù)。這是反映球形產(chǎn)品性能優(yōu)勢(shì)的一項(xiàng)重要數(shù)據(jù)。進(jìn)一步地說，顆粒材料的吸水率越低，產(chǎn)品性能越好。傳統(tǒng)多孔產(chǎn)品基本為開放孔隙結(jié)構(gòu)，故可在短時(shí)間內(nèi)吸附自身質(zhì)量4～8倍的水分。在同等測(cè)試條件下，本產(chǎn)品的吸水率僅為多孔產(chǎn)品的1/5～1/9。吸水率的測(cè)試是將樣品浸水的時(shí)間并在真空抽濾器中除掉表層水后的計(jì)算結(jié)果。

8、筒壓強(qiáng)度

它用壓力下顆粒材料的體積損失率或壓縮率表示。測(cè)試中使用的壓力為1 MPa，從表2中我們看到，球形產(chǎn)品與傳統(tǒng)多孔產(chǎn)品的壓縮率是懸殊的。該項(xiàng)性能與低吸水性能共同構(gòu)成球形產(chǎn)品的重要特性。

綜上所述，球形閉孔產(chǎn)品的優(yōu)勢(shì)在于低吸水率，較高的抗壓強(qiáng)度和良好的流動(dòng)性能，其保溫性能居于行業(yè)的優(yōu)等品范圍。通過內(nèi)外查新和評(píng)審，我院研制的球形閉孔膨脹珍珠巖在內(nèi)實(shí)現(xiàn)了制造，產(chǎn)品性能達(dá)到了際同類產(chǎn)品的技術(shù)水平。
